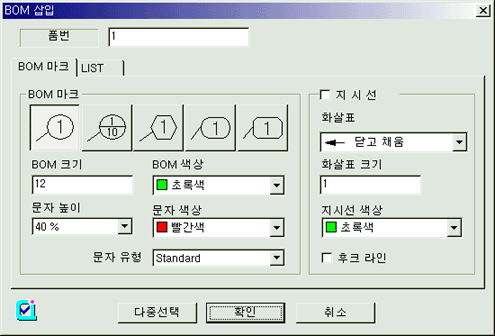

다음은 부품번호 다중생성을 위한 명령 창 입니다. 아이콘 명령이나 메뉴명령을 이용해 'BOM 삽입' 명령을 실행시키면 다음과 같은 창이 나타납니다.
각 기능 버튼에 마우스를 가져가면 기능 설명을 보실 수 있습니다.
다중 부품번호의 생성
다중선택의 버튼을 클릭하고 도면 내의 '정보점'을 가지고 있는 부품을 개별 또는 마우스를 크로스하여 모두 선택할 수 있습니다.
선택한 후 마우스 오른쪽 버튼을 클릭하면 지정한 범위 안에 있는 부품의 정보점으로부터 부품번호를 자동생성하며, 마우스를 따라 움직입니다.
1) 이 때 마우스 오른쪽 버튼을 클릭할 때마다 부품번호의 배열이 가로와 세로로 변경됩니다.
2) 번호의 간격을 조정할 때에는 명령줄에 'S' 를 입력하고 간격을 지정하시면 됩니다.
3) 이전에 생성된 부품번호와 열을 맞추려면 명령줄에 'B' 를 입력하고 기준으로 할 부품번호를 선택하면 됩니다.
4) 마우스로 적당한 위치에 삽입하면 됩니다.
5) 부품번호는 선택한 순서인 좌측에서 우측, 위에서 아래를 기준으로 생성됩니다.
6) 같은 품명, 같은 규격의 부품은 같은 부품번호로 수량이 합산되어 생성됩니다.
TIP
같은 부품번호를 정리할 때에는 Command 창에 'mclebom(BOM 편집)' 명령을 실행하여 남길 위치의 부품번호를 먼저 선택하고 편집화면에서 'BOM 마크삭제'를 체크하고 확인하면 됩니다.
