도면 작성 시 치수 기입 및 부품표 작성을 하기 전에 먼저 도면양식 설정을 권합니다.
양식 설정 시에 지정한 도면 스케일 및 DIM 스케일은 부품표 작성 및 치수기입 시에 영향을 줍니다. 그러므로 먼저 도면양식 설정이 선행되어야 합니다.

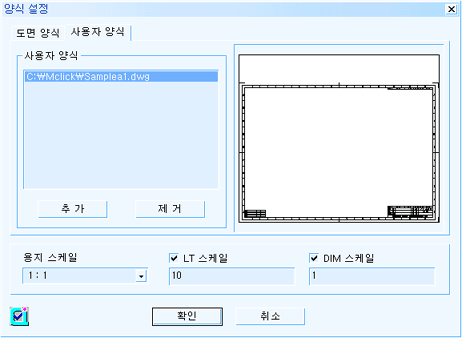

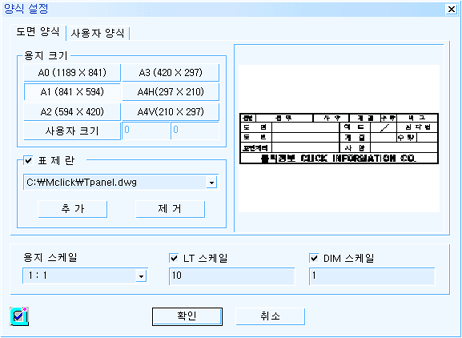

양식설정은 아래와 같이 두가지의 설정방법을 지원합니다.
부품번호 크기와 치수문자의 크기, 부품표 문자의 크기는 초기값이 12로 설정되어 있습니다.
지정한 크기는 도면 스케일에 영향을 받습니다.
문자크기를 '12'로 설정하고 도면 스케일을 1:2로 설정하였을 떄는 도면에 'BOM 크기'는 24로 작성됩니다. 그리고 스케일이 2:1일떄는 6으로 작성합니다.
