지시선 기능은 지시선을 작성하거나, 이미 작성되어 있는 지시선을 편집하는 기능입니다.

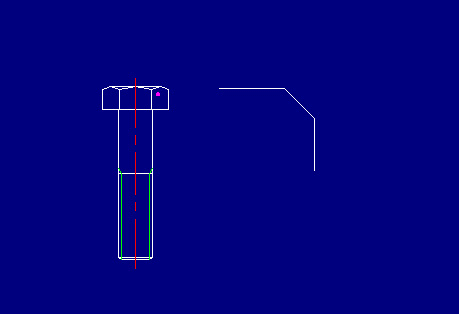

지시선의 위치를 지정하고 마우스 오른쪽 버튼을 클릭하면 지시선 설정 창이 나타납니다.
지시선 지정 시 객체가 있는 곳을 클릭하면 객체에 설정되어 있는 사양이 디폴트로 설정됩니다.
다음의 그림과 같이 설정 창에서 문자유형, 문자높이, 문자색상, 지시선 모양, 색상 등을 지정할 수 있습니다.
TIP
멕클릭의 라이브러리의 '작도옵션'에서 '그룹작성'이 체크된 상태로 작도된 부품은 멕클릭의 '지시선' 기능을 이용할 경우
별도의 입력 작업을 하지 않아도 자동으로 주석 내용이 기입됩니다.
