라이브러리 사용하기

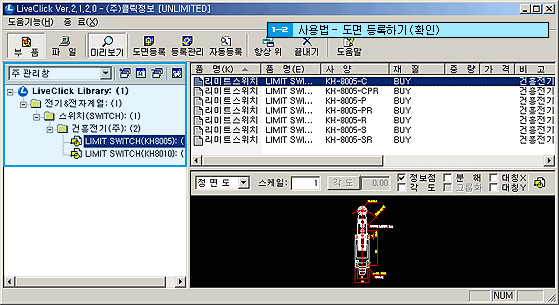

'부품정보트리'에 등록된 리미트스위치 라이브러리중에서 KH8005 그룹을 더블클릭합니다.

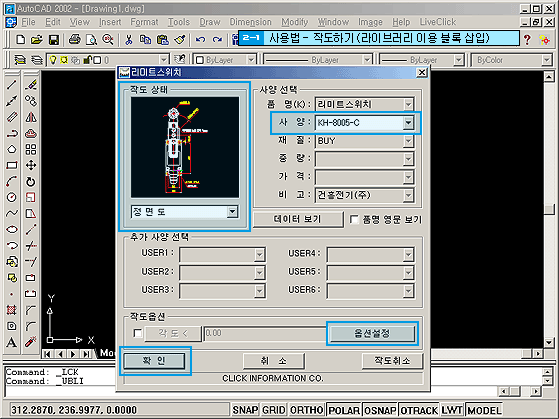

리미트스위치에 대한 사양선택창이 나타납니다. 원하는 규격과 작도상태를 지정한후 확인 버튼을 누르면 도면에 삽입됩니다.

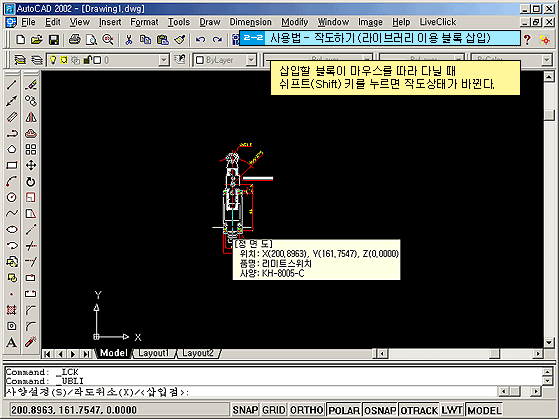

아래 그림처럼 삽입할 블록이 마우스포인터를 따라다닙니다. 이때 쉬프트 키를 누르면 작도상태(정면,측면,평면 등)가 바뀝니다. 이렇게 해서 KH-8005-C 정면도를 삽입 하였습니다.
※ 삽입할 부품 블록이 마우스포인터를 따라다닐 때 마우스 오른쪽 버튼을 클릭하면 다시 부품 사양선택창이 나타납니다.
옵션설정을 클릭하면 아래와 같은 작도 옵션을 지정하여 사용할 수 있습니다.
분해하기,그룹화
:
블록으로 존재하는 부품도면을 그룹으로 만들어 도면에 삽입합니다. 편집을 위하여 묶고 풀기를 자유롭게 할 수 있습니다.
품명표시(정보점)
:
작도하는 부품도면의 사양정보를 삽입점에 생성합니다. 멕클릭 사용자라면 이 정보점으로 부품번호, 부품표를 자동작성할 수 있습니다. EXCEL, TEXT파일로 EXPORT 가능.
라이브러리 관리하기 (도면추가하기)

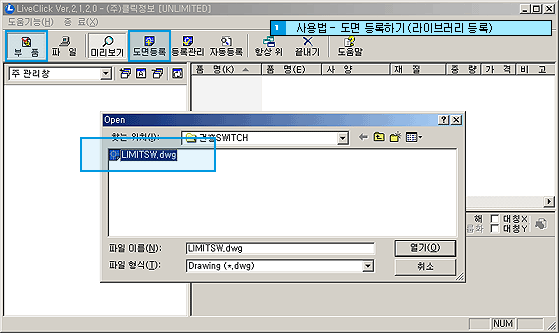

LIMITSW.DWG 파일( 건흥전기(주)의 리미트 스위치(KH8005,KH8010) 라이브러리 )등록하여 사용해봤습니다.
이제 HOIST SWITCH와 MICRO SWITCH를 라이브러리로 만들고, 이를 등록하여 사용하겠습니다.
번과 번의 방법으로 HOIST SWITCH와 MICRO SWITCH를 라이브러리로 만듭니다.
완료된 파일은 HOISTSW.DWG, MICROSW.DWG 파일입니다.( 파일 다운받기 )
메뉴툴바의 '부품'아이콘이 클릭되어 있는 '작도모드'입니다.

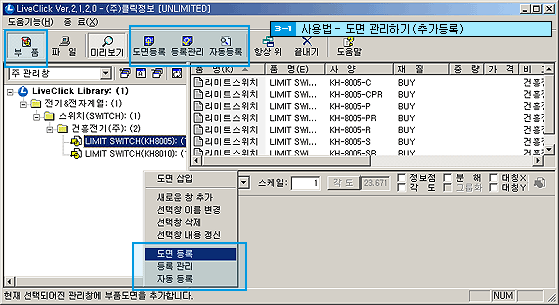

메뉴툴바의 '도면등록'아이콘을 클릭하거나, 부품정보 트리에서 오른쪽 버튼을 클릭하여 도면등록 메뉴를 선택합니다.

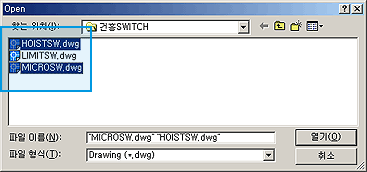

완성된 HOIST SWITCH와 MICRO SWITCH를 라이브러리파일 (HOISTSW.DWG, MICROSW.DWG)을 선택합니다.

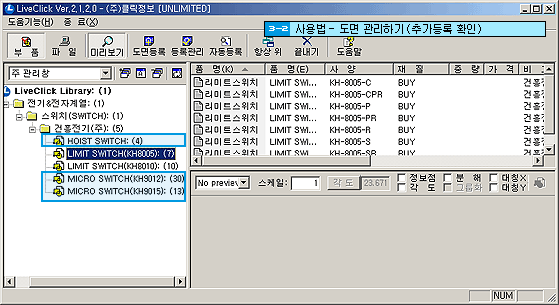

추가된 부품그룹을 확인할 수 있습니다. (HOISTSW.DWG, MICROSW.DWG파일은 LIMITSW.DWG파일과 동일한 분류를 사용했습니다. - 파일참조)
관리창으로 그룹관리하기
지금까지 등록한 도면(HOISTSW.DWG, MICROSW.DWG, LIMITSW.DWG)은 '주 관리창'이라고 하는 관리그룹에 등록되어 있습니다.
많은 부품 라이브러리를 하나의 관리창에 등록하여 사용하면 로딩속도가 저하되는 원인이 될 수 있으므로,
여러개의 관리창을 만들어서 도면을 등록하고 관리할 수 있습니다.
무료라이브립 서비스를 통해 받은 도면을 별도의 관리창에 등록하겠습니다.

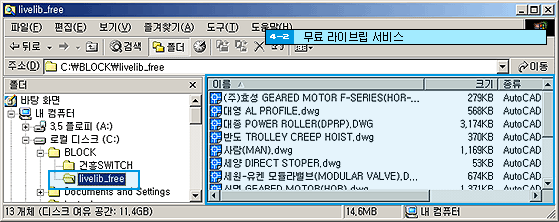

다운받은 파일을 아래와 같이 폴더에 풀어놨습니다. [무료 라이브립 서비스 바로가기]

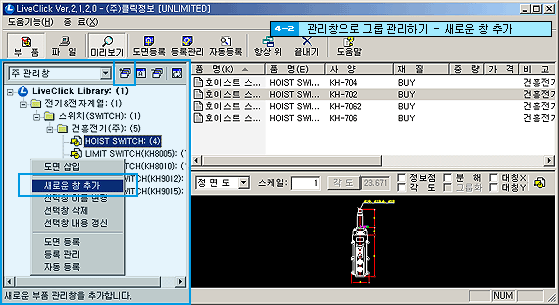

좌측의 부품정보트리에서 마우스 오른쪽 버튼을 클릭하여 '새로운 창 추가'를 선택하거나, 부품정보트리 상단의 '새로운 창 추가' 아이콘을 클릭합니다.
'관리창 추가하기'창에서 '무료 라이브립'이라고 입력하고 확인을 누릅니다.
'무료 라이브립'을 선택합니다.
'도면등록'아이콘, '도면관리'아이콘을 이용하여 등록할수 있으나 여기서는 폴더내의 도면을 자동으로 등록해주는 '자동등록' 기능을 이용하기로 합니다.

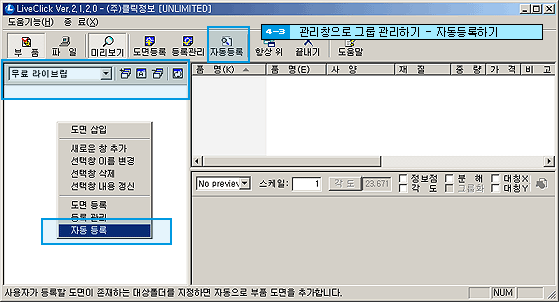

'자동등록'아이콘 또는 부품정보트리에서 마우스 오른쪽 버튼을 클릭하고 '자동등록'메뉴를 선택합니다.

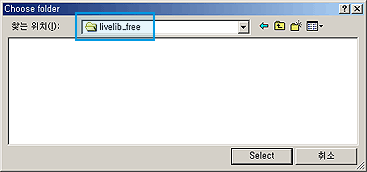

무료라이브립 서비스 도면 파일을 넣어 놓은 livelib_free 폴더를 더블클릭하여 그림과 같이 선택하고 'Select'버튼을 클릭합니다.

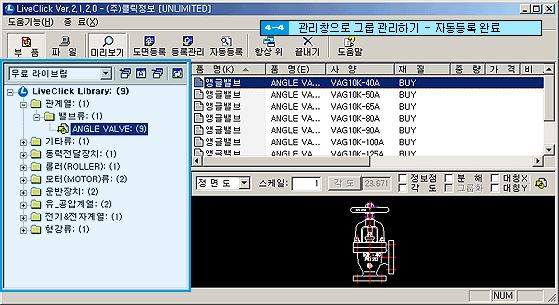

아래 그림처럼 무료라이브립 서비스 도면이 모두 등록 된것을 확인 할수 있습니다.
번과
번에서 완성한 건흥전기(주)의 리미트 스위치 라이브러리를 등록하고 사용하는 방법을 알아보겠습니다.
