  BOM관리 - 표제란에 Attribute(속성) 추가하기

표제란에 Attribute(속성) 추가하기


  표제란을 작성할 때 미리 Attribute(속성)을 추가해 놓고 작도영역에서 사용하도록 합니다.

  다음과 같이 도명, 도번, 표면처리, 척도, 재질, 수량, 사양에 대한 Attribute를 추가하고 사용하는 방법을 설명합니다.

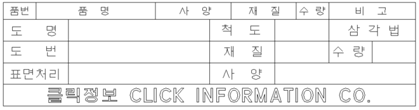

표제란 양식을 미리 작도해 놓습니다.




‘ATTDEF’ 또는 ‘DDATTDEF’ 명령을 실행합니다.




도명 속성 추가

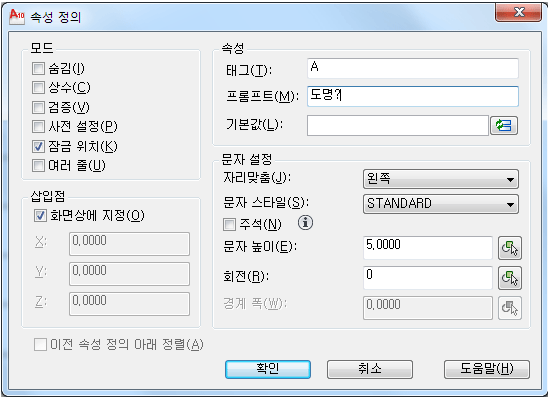

  속성 정의 창에서 태그로 ‘A’를 프롬프트에 ‘도명?’을 입력하고 문자 높이를 5로 변경합니다. 그리고 삽입점에서 ‘화면상에 지정’을 선택해 둡니다.

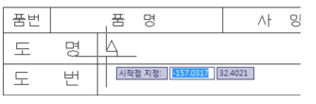

 확인 버튼을 누르고 삽입위치를 마우스로 클릭하여 지정합니다.

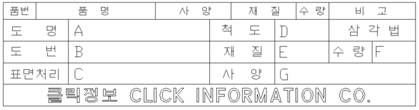

 다음과 같이 속성이 추가됩니다.




도번 속성 추가

 마우스 오른쪽 버튼을 눌러 ‘ATTDEF’를 다시 실행합니다.

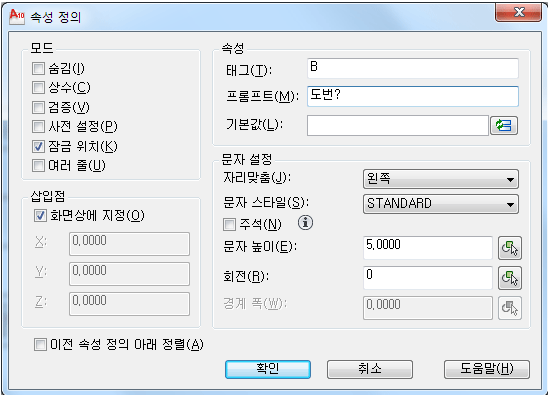

 태그에 ‘B’를, 프롬프트에 ‘도번?’을 입력하고 문자높이는 5로 설정합니다. 그리고 삽입점의 ‘화면상에 지정’ 옵션을 선택합니다.




 확인 버튼을 눌러 도번을 삽입할 위치를 마우스로 선택합니다.




 표면처리, 척도, 재질, 수량, 사양도 같은 방법으로 속성을 추가합니다.




  표제란을 저장합니다.

  명령을 이용하여 ATTDIA 값을 1로 설정해 두면 표제란 삽입시 속성을 입력하기가 더 편리합니다.

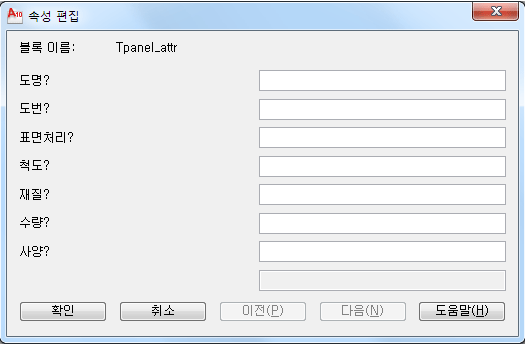

  ※ 표준양식에서 표제란 포함 삽입시 Atrribute(속성)이 있으면 자동으로 입력창이 나타납니다.
