   Slot Hole

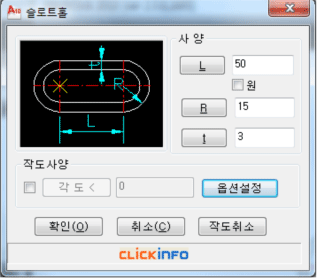

  ① 명령을 실행하면 다음 그림과 같이 설정 창이 나타납니다.


  ② 치수를 정의한 후 ‘확인’ 버튼을 클릭하면 정의한 치수의 장공이 마우스 끝에 따라다니며, 원하는 위치에 클릭하면 클릭한 위치에 작도 되어 집니다.


  ③ 같은 기능으로 추가된 라이브러리의 드릴 부분에도 SLOT HOLE 기능이 있습니다.

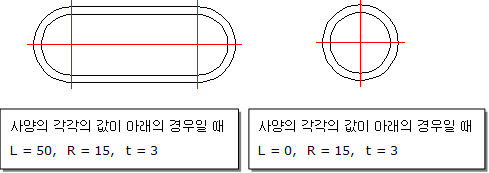

※ L 값이 ‘0’ 이면 원으로 그려집니다.




※ 멕클릭의 라이브러리 기능 축관련 > 드릴 항목에 있는 슬롯트 홀(SLOTE HOLE) 기능

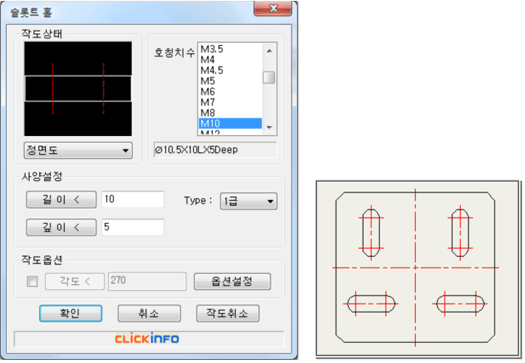

  ① 명령을 실행하면 아래의 그림과 같이 설정 창이 나타납니다.


  ② 호칭수는 M1에서 M150까지 선택 가능하며, 슬롯트 홀의 길이와 깊이도 설정할 수 있습니다.


  ③ 구멍정도는 1급, 2급, 3급 등을 설정할 수 있으며, 작도 시 정면, 측면, 평면에 중심선이 자동작도 되어 더욱 편리합니다.





※ 위의 기능은 유틸리티 > SLOT HOLE 기능과 비슷하지만 설정방식이 다릅니다.

유틸리티 > SLOT HOLE 기능은 길이(L), 반지름(R), 두께(T) 를 설정하여 작도하는 일반적인 SLOT HOLE 기능입니다.

이처럼 멕클릭에서는 편리한 기능을 선택적으로 이용할 수 있도록 했습니다.
