  부품번호삽입 - 정보점과 부품번호 함께 생성하기

정보점과 부품번호 함께 생성하기


정보점이 미리 준비되지 않은 경우에 정보점(BM 마크)을 추가하면서 부품번호를 생성할 수 있습니다.


부품번호 삽입 실행

 부품번호 삽입 창 실행 방법’의 설명을 참조하여 실행합니다.

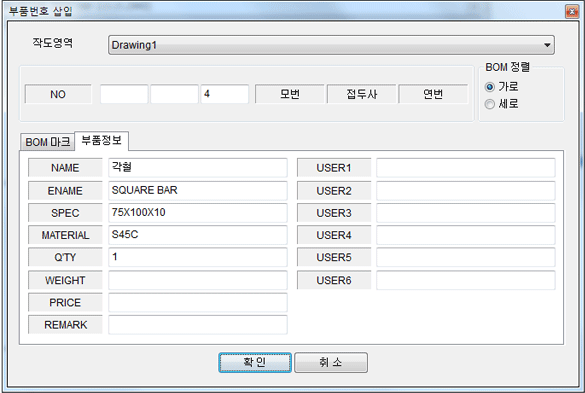

부품정보 탭을 선택하고 다음 그림과 같이 부품정보를 입력한 후 확인 버튼을 누릅니다.

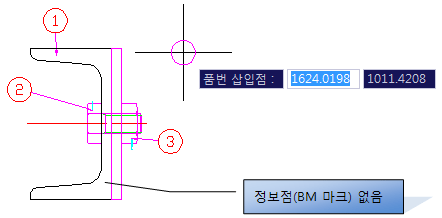

부품번호 삽입 창이 닫히고 ‘품번 삽입점’이 나타납니다. 부품번호를 삽입할 위치에서 클릭합니다.

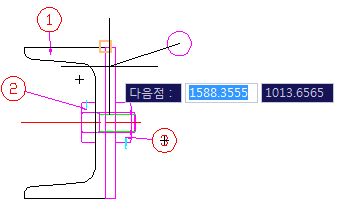

부품번호와 연계되는 부품에 정보점을 추가하기 위해 다음 그림과 같이 ‘다음점’으로 표시되는 좌표를 클릭합니다.




새로운 부품번호가 정보점과 함께 추가된 도면을 볼 수 있습니다.
