  BOM 수정, 편집 - 부품정보 보기

  부품정보 보기


'부품정보 보기' 기능은 'BM마크'나 도면에 부여된 '부품번호'를 선택하면 관련 부품의 정보를 보여주는 기능입니다. 이 기능을 이용하여 도면의 개별 부품정보를 확인할 수 있습니다.

15.4.1. 부품정보 보기 실행 방법


  명령 실행 방법에는 두 가지가 있습니다.

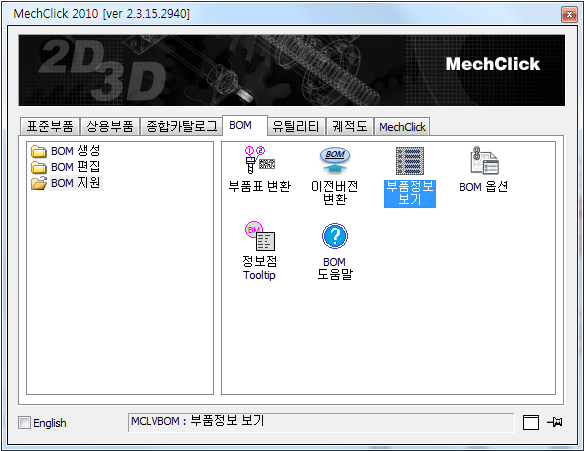

① 멕클릭 도구상자에서 BOM 탭 선택 후 좌측의 트리에서 BOM 지원을 선택하고 ‘부품정보 보기’ 아이콘을 더블클릭 하여 실행합니다.




② Command 라인에서 ‘MCLEBOM’ 명령을 입력하여 실행할 수 있습니다.

  명령 : MCLVBOM


15.4.2. 부품정보 보기 실행

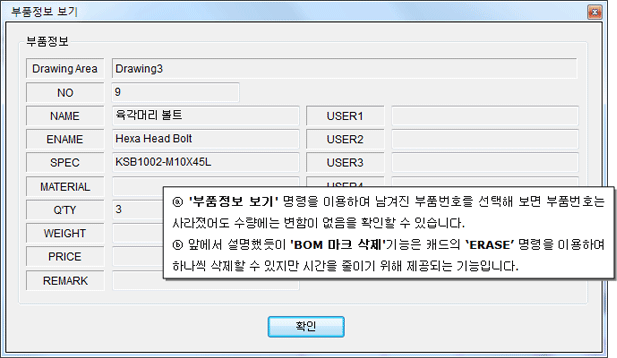

앞에서 설명한 '부품번호 삭제' 명령 후 남아 있는 부품번호를 '부품정보 보기' 명령을 이용하여 선택하면 아래의 그림과 같이 상세정보를 확인할 수 있습니다.

① ‘부품정보 보기’ 명령을 실행합니다. 마우스 아이콘이 객체선택 형태로 바뀝니다.

② 정보를 확인하려는 부품번호를 마우스로 선택합니다. ‘부품정보 보기’ 창이 나타납니다.




15.4.3. 부품정보 제거

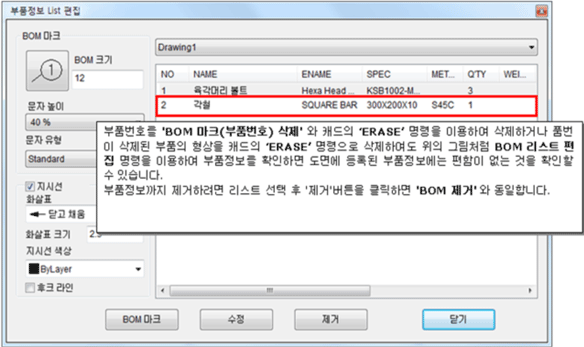

① 멕클릭 도구상자에서 ‘부품정보 List 편집’ 아이콘을 더블클릭하여 실행합니다. Command 라인 명령으로 ‘MCLEBLIST’를 입력하여 실행할 수도 있습니다.( 4.7.1. BOM 목록편집 실행 방법을 참조하세요.)

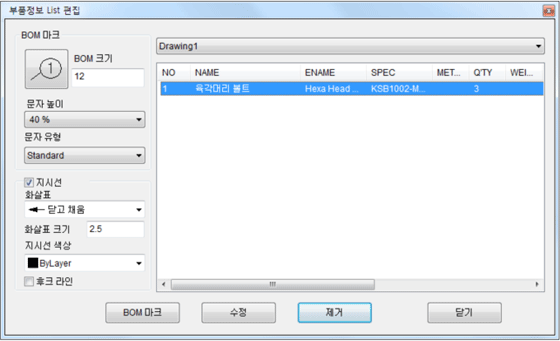

② ‘부품정보 List 편집’ 대화상자에서 삭제할 부품정보를 선택하고 ‘제거’ 버튼을 누릅니다.






※ 앞에서 설명한 멕클릭의 ‘부품번호 제거’와 ‘BOM 마크 삭제’ 기능의 차이를 감안하여 이용하시면 편리하게 이용할 수 있습니다.
