  치수 및 공차 자동기입 - 선형치수

   선형치수

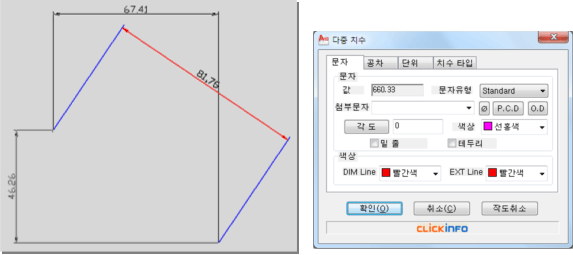

    선형치수 명령을 실행한 후 기입할 치수의 두 점을 지정하거나, 치수를 기입할 객체를 선택하면 자동으로 치수가 기입 됩니다.









    ① CAD의 DIM STYLE설정값을 그대로 따라갑니다.


    ② CAD의 불편한 치수기능을 멕클릭의 치수기능에서는 손쉽게 이용할 수 있습니다.

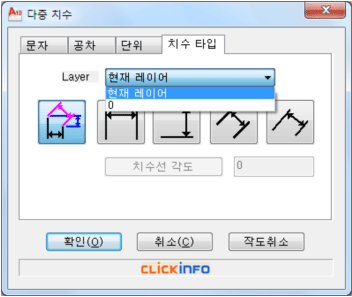

    ③ 치수기입 시에 마우스 오른쪽 버튼을 클릭하면 치수기입 시 필요한 사양을 설정할 수 있는 설정 창이 나타납니다.


    ④ 치수사양 설정은 문자, 공차, 단위, 치수타입 등 원하는 상태로 설정할 수 있습니다.


    ⑤ 문자, 공차, 단위 등의 설정 사항은 앞에서 설명한 것과 같으며, 모든 치수기능에 동일하게 적용됩니다.








    선형치수 예제


     선형치수(명령:”MCLTDL”)를 실행합니다.

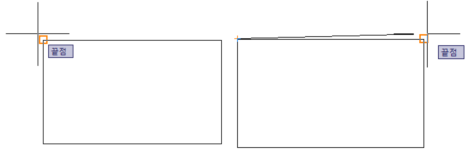

     원점을 지정하여 치수 기입하기





        ① 첫 번째 치수보조선 원점을 지정합니다.


        ② 두 번째 치수보조선 원점을 지정합니다.

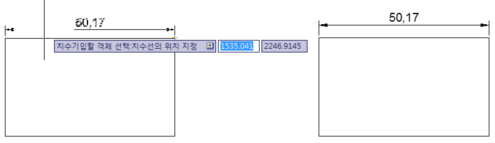

      객체를 선택하여 치수 기입하기





        ① 마우스 우측버튼을 누른 후에 객체를 선택합니다.



      원점을 지정하거나 객체를 선택하여 수행한 다음 치수선의 위치를 마우스를 이동하여 클릭하면 선형치수 기입이 완료됩니다. 몇 번의 마우스 클릭만으로 선형치수를 삽입하였습니다.

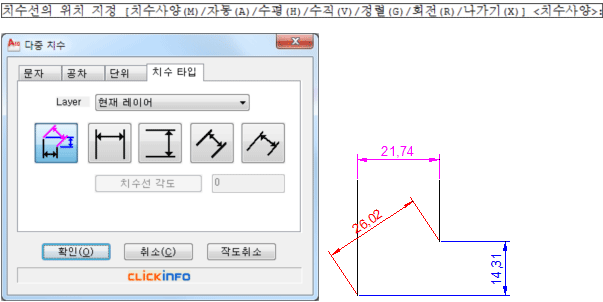

      22.5.1.5. M+Enter를 입력하여 치수 타입을 선택할 수 있습니다. 자동, 수평, 수직, 정렬, 회전 옵션을 단축키를 이용하여 처리할 수도 있습니다.





        ① 자동(A)을 선택하면 마우스 위치에 따라 치수 타입이 자동으로 설정됩니다.
