  치수 및 공차 자동기입 - 좌표치수

   좌표치수



    좌표치수는 원형에 대해서 지정한 기준점을 중심으로 x 좌표 값과, y 좌표 값, 원형의 크기를 표(테이블)로 자동 작성해 주는 편리한 기능입니다.

    복잡하거나 정밀한 도면에 치수를 표현하기 어려울 때에 치수 표현 위치에는 기호가 표시되고, 치수는 도면 내에 표(테이블)를 작성하여 표현합니다. 그러므로 다음 공정에서 작업할 때에 쉽게 도면을 이해하고 원활히 작업을 수행할 수 있도록 지원합니다.

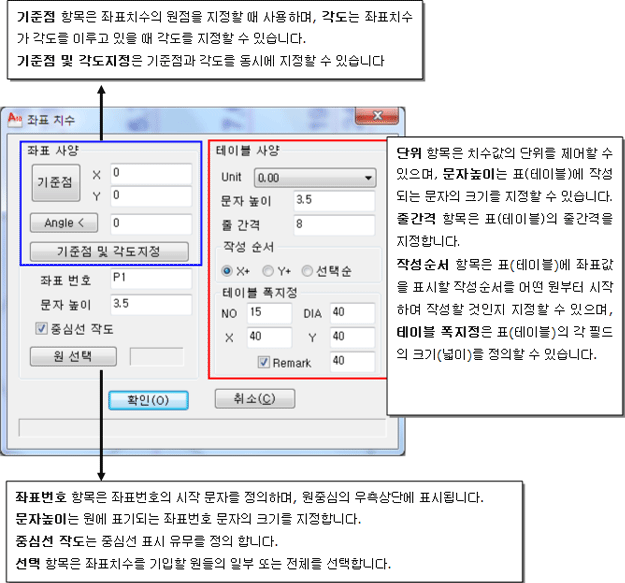

    ※ 좌표치수 명령을 실행하면 아래 그림처럼 설정 창이 나타납니다. 이 곳에서 표(테이블)로 작성할 사항을 정의합니다.





    [좌표치수 작업 예]

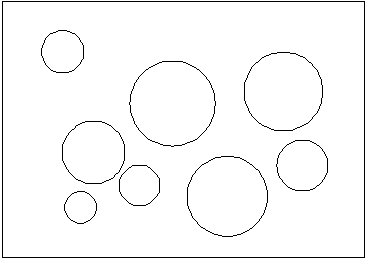

    ① 그림처럼 임의의 지점에 다양한 크기의 원들을 작도합니다.

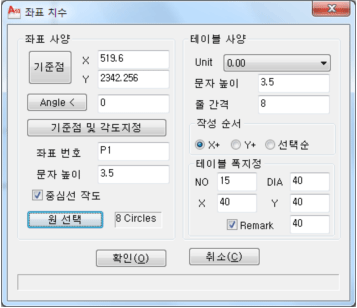

    ② 좌표치수 명령을 실행하여 나타난 설정 창의 각 설정 사항을 정의합니다.





    ③ 설정 창의 각 사양의 정의를 마친 후 ‘확인’ 버튼을 클릭하면 작성할 표(테이블)가 마우스 끝에 따라다닙니다.

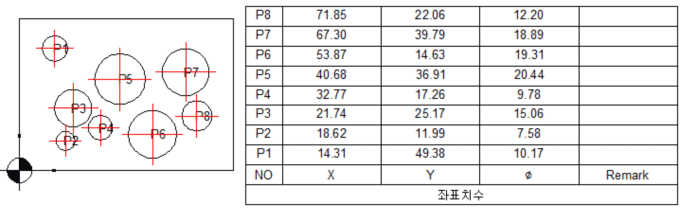

    ④ 표(테이블) 작성을 위해 임의의 지점에 마우스 클릭을 합니다. 그러면 위의 그림처럼 자동으로 작성되는 것을 확인할 수 있습니다.
