  치수선 정렬 및 편집 - 치수선 정렬


   치수선 정렬



멕클릭의 치수는 치수 블록을 해제하지 않은 상태에서, 치수의 속성을 실시간으로 수정, 편집이 가능합니다.







※ 치수기입된 상태에서 치수선을 다시 정렬 하고자 할 때 사용하는 기능입니다.

다음과 같은 치수선의 정렬 방식을 이용하여 보다 정돈된 치수기입을 하실 수 있습니다.

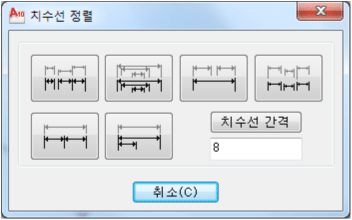

치수선 정렬 명령을 실행하면 옆의 설정 창이 나타납니다.

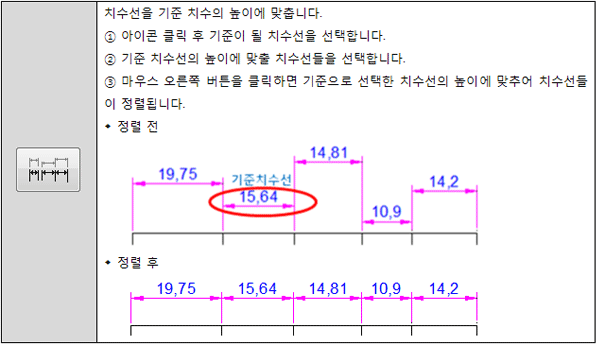

23.2.1. 치수선 높이 정렬

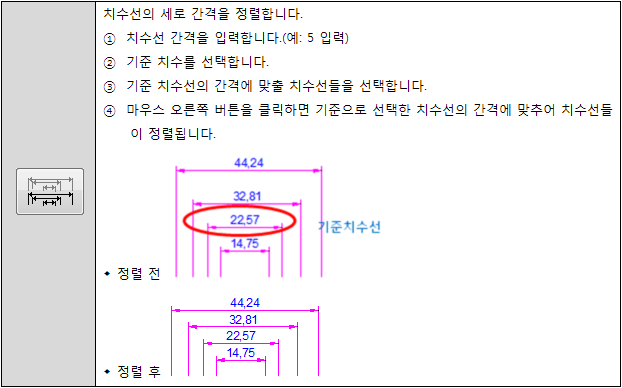

23.2.2. 치수선 간격 정렬

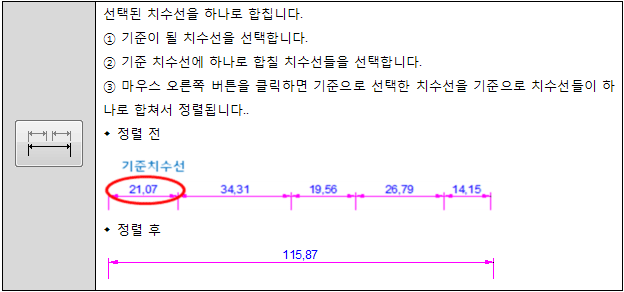

23.2.3. 치수선 합치기

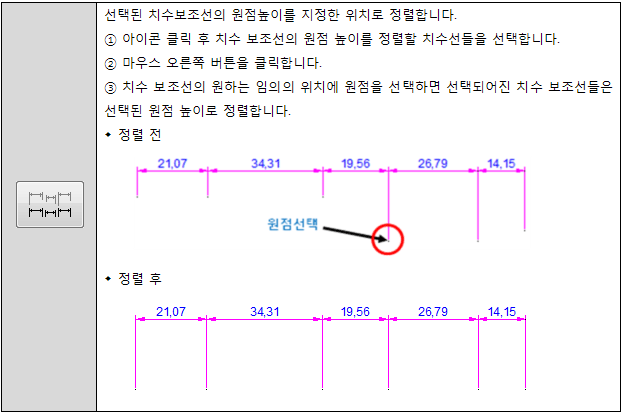

23.2.4. 치수보조선 원점 높이 정렬

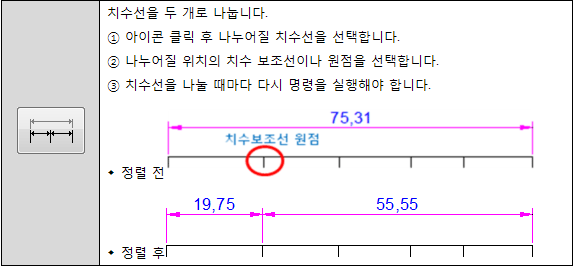

23.2.5. 치수선 나누기

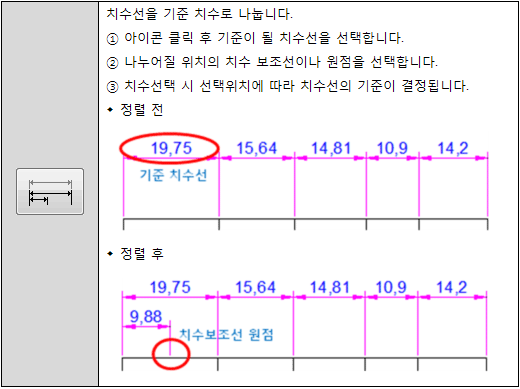

23.2.6. 치수선 기준 치수 나누기
