  시작하기 - 그룹작성

그룹작성

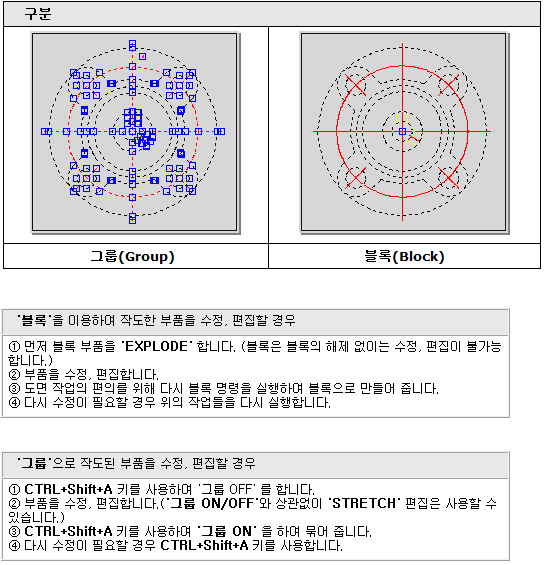

앞에서도 설명한 것과 같이 그룹은 블록이 아닙니다. 멕클릭의 '라이브러리'와 '사용자블록'을 이용하여 도면에 부품을 자동 작도한 후 부품의 일부를 수정하고자할 때 사용자들 대부분이 쉽게 생각하고 'EXPLODE' 명령을 실행합니다.


당연히 블록이 아니므로 블록 해제 명령이 듣지 않습니다.

앞에서도 설명했듯이 작도 옵션의 그룹작성을 체크한 상태로 작도된 부품은 하나의 셋트로 묶인 상태이므로 블록인 것처럼 보일 뿐 속성은 그룹으로 묶인 것입니다.








'그룹'으로 작도된 부품을 수정, 편집할 경우
① CTRL+Shift+A 키를 사용하여 '그룹 OFF' 를 합니다.

② 부품을 수정, 편집합니다.('그룹 ON/OFF'와 상관없이 'STRETCH' 편집은 사용할 수 있습니다.)

③ CTRL+Shift+A 키를 사용하여 '그룹 ON' 을 하여 묶어 줍니다.

④ 다시 수정이 필요할 경우 CTRL+Shift+A 키를 사용합니다.

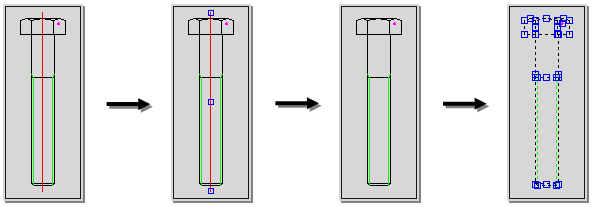

※ 그룹으로 작도한 볼트를 부분 편집해 보겠습니다.

① 먼저 작도옵션의 그룹작성을 체크한 후 도면에 볼트를 자동작도 합니다.

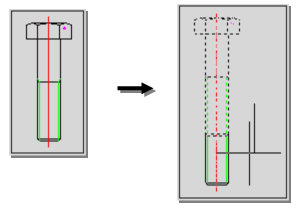

② Command 라인에 'STRETCH' 명령을 입력하여 실행합니다.


③ 부품을 선택하여 원하는 만큼 'STRETCH' 합니다.
('STRETCH' 명령은 그룹 ON/OFF와 상관 없음)




④ CTRL+Shift+A 키를 이용하여 '그룹 OFF'를 합니다.


⑤ 편집하고자 하는 부분을 선택하여 편집하면 됩니다. 위의 그림에서는 중심선을 제거했습니다.


⑥ 다시 CTRL+Shift+A 키를 이용하여 '그룹 ON'을 하면, 다시 그룹으로 묶어집니다.
