  궤적도 - 수평유지

수평유지





수평유지(명령:”MCLLOCUSLM”)를 실행합니다.

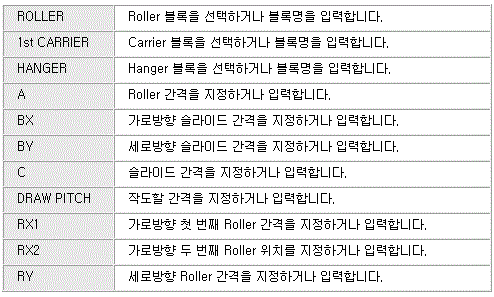

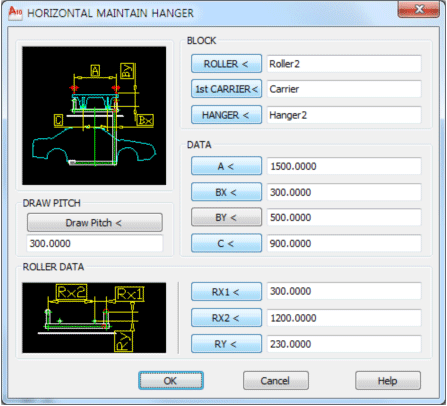

BLOCK, DATA, DRAW PITCH 관련 옵션을 설정합니다.





궤적선을 선택합니다.(Select Polyline)

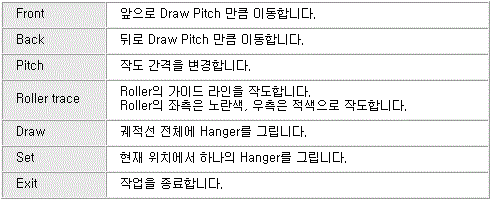

다음 옵션을 참조하여 작도합니다.

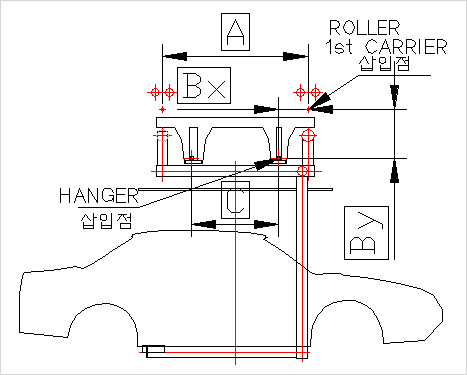

* 블록의 삽입점 및 방향

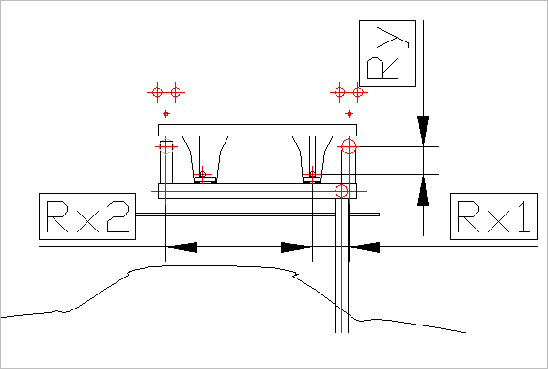

* Roller부분의 치수
