치수값 변경 기능을 이용해 치수값을 수정하면 치수와 연관된 객체의 크기도 동시에 수정이 됩니다.
치수기입 완성 후 부득이 치수값의 수정이 필요할 때가 있습니다.

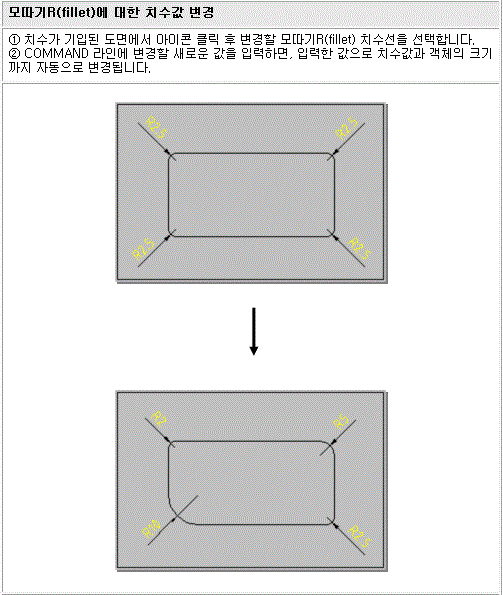

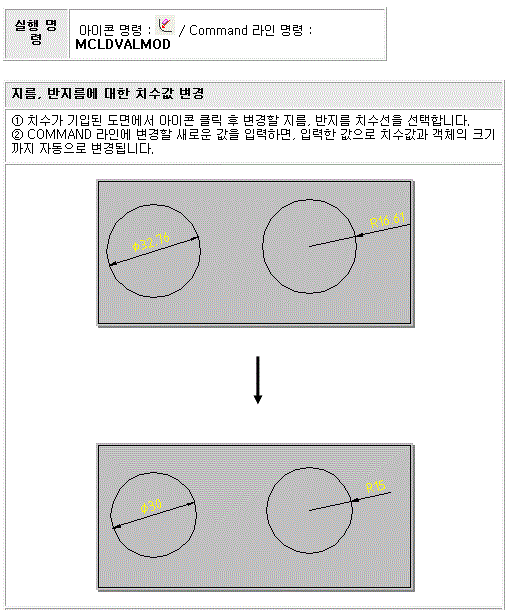

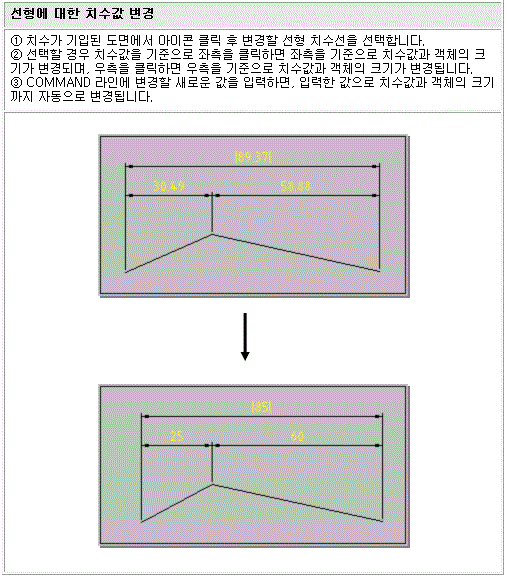

이 때에 치수값과 동시에 선형, 지름, 반지름, 모깍기R 에 대해서 치수의 수정 뿐만 아니라 객체까지도 동시에 크기를 자동으로 변경시켜 주는 기능입니다.
단, 치수가 기입된 선형, 지름, 반지름, 모깍기R 등의 치수선 만을 변경이 가능하며, 그 외의 치수값 변경은 지원하지 않습니다.
※ 선형 전체를 변경 시에는 stretch 명령을 이용하여 더욱 빠르게 선의 크기를 조절할 수 있습니다.
치수선 정렬 및 편집 -
치수값 변경
※ 선형 전체를 변경 시에는 stretch 명령을 이용하여 더욱 빠르게 선의 크기를 조절할 수 있습니다.
