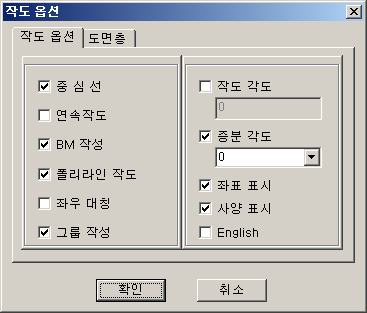

멕클릭의 라이브러리 작도옵션에 대해 알아보겠습니다.

이 옵션기능은 사용자가 지정한 값을 바꾸기 전까지는 동일하게 적용되며, 새 도면을 작성할 때도 변경이 초기화 되지 않습니다.
그러므로 한 번의 설정으로 매번 설정하지 않고 동일한 환경에서 작업할 수 있습니다.

BM 작성	작도할 부품의 부품정보를 자동으로 생성하여 자도 시 임의의 지점에 정보점을 부여하여 부품번호와 부품표를 자동으로 작성할 수 있도록 하는 기초 데이터를 생성하는 옵션 이 기능을 활성화하여 작도하면 정의한 규격과 부품명에 관한 정보점이 생성됩니다. 또한 부품번호를 삽입할 경우 품명, 규격, 재질이 같으면 자동으로 수량을 합산하여 같은 부품번호로 부여됩니다.
그룹작성	작도한 부품을 하나의 그룹으로 묶어주는 기능 묶었다 풀었다 하는 토글키는 'Ctrl + A' 나 'Ctrl + Shift + A' 입니다. 이 기능은 블록기능과 달리 고유의 속성을 보유한 상태에서 하나의 그룹으로 만들어 주므로써 편집 및 관리가 용이합니다.
증분각도	부품의 삽입점을 정하고 Ctrl 키 를 누른 상태에서 마우스를 드래그하면 지정한 증분각도 만큼 가상선이 표시되어 나타나므로 기존의 Rotate 명령을 이용하여 작업하는 것보다 훨씬 효율적인 기능입니다.

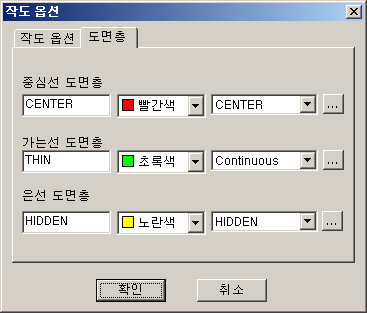

도면층

멕클릭에서 사용하는 도면층을 임의로 지정할 수 있으며, 사용자가 정의할 수 있는 도면층은 중심선, 가는 실선, 은선의 도면층입니다.
이 기능을 이용하면 멕클릭 라이브러리 작도 시 사용자가 지정한 레이어로 작도됩니다.
