이번 단원에서는 멕클릭 라이브러리 작도 시 볼 수 있는 사양설정 창에 대해서 알아보겠습니다.
전자 매뉴얼이나 도움말 기능을 이용하셔도 알 수 있습니다. (예제는 볼스크류 사양설정 창 입니다.)

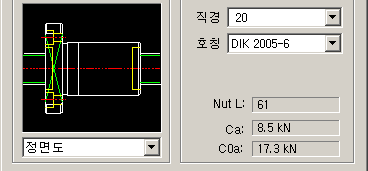

위 그림은 멕클릭의 라이브러리 중에 볼스크류의 사양설정 창입니다.
멕클릭의 모든 명령어는 아이콘 메뉴나 탐색기 메뉴, 팝업메뉴, 단축키 등에서 선택하여 실행, 마우스 끝에 따라다닐때 마우스 오른쪽 버튼을 클릭하거나 명령 줄에 'S'를 입력하면 위와 같은사양 선택창 이 실행됩니다.

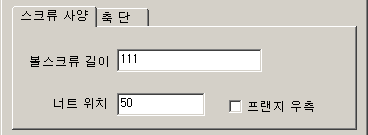

멕클릭 라이브러리의 모든 STATE 창을 클릭하면 콤보박스 선택이 필요없이 실시간으로 변경되며, 함께 그릴 수 있는 부분은 사양설정 창에서 위와 같이 선택할 수 있도록 나타납니다.

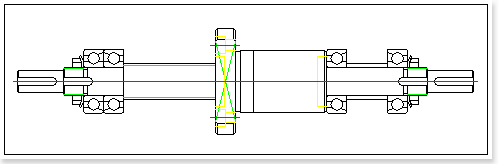

위의 볼스크류를 베어링과 함께 작도하면 아래와 같이 작도됩니다.
