  라이브클릭 - 라이브러리 사용하기


라이브러리 사용하기


  '부품정보트리'에 등록된 LIMIT SWITCH(KH8005) 그룹을 더블클릭합니다.

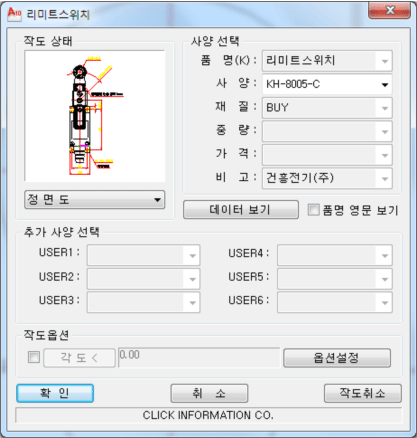

  리미트 스위치에 대한 사양선택창이 나타납니다. 원하는 규격과 작도상태를 지정한 후 확인 버튼을 누릅니다.

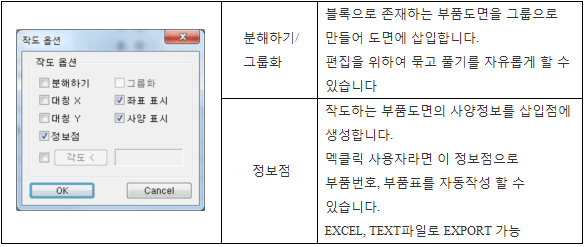

      * 옵션설정을 클릭하면 아래와 같은 작도 옵션을 지정하여 사용할 수 있습니다.

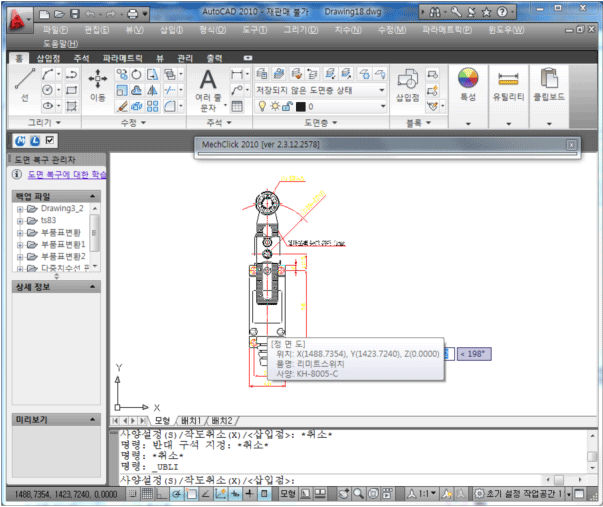

  다음 그림처럼 삽입할 블록이 마우스 포인터를 따라다닙니다. 이때 Shift 키를 누르면 작도상태(정면도, 측면도, 평면도 등)가 바뀝니다. KH-8005-C 정면도를 삽입합니다.





      * 삽입할 부품 블록이 마우스포인터를 따라다닐 때 마우스 오른쪽 버튼을 클릭하면 다시 부품 사양선택창이 나타납니다.
