  라이브클릭 - 라이브러리 관리하기


    라이브러리 관리하기 (도면추가하기)


    LIMITSW.DWG 파일(건흥전기(주)의 리미트 스위치(KH8005,KH8010) 라이브러리)을 등록하여 사용해 보았습니다. 이제 HOIST SWITCH와 MICRO SWITCH를 라이브러리로 만들고, 이를 등록하여 사용하겠습니다.


    라이브러리 만들기와 라이브러리에 부품정보 등록하기에서 설명한 방법대로 HOIST SWITCH와 MICRO SWITCH를 라이브러리로 만듭니다.


    ※ 완료된 파일은 HOISTSW.DWG, MICROSW.DWG 파일입니다.


    메뉴툴바에서 '부품' 아이콘을 클릭하여 '작도모드’가 되도록 합니다.


    29.3.3. 메뉴툴바의 '도면등록'아이콘을 클릭하거나, 부품정보 트리에서 오른쪽 버튼을 클릭하여 도면등록 메뉴를 선택합니다.

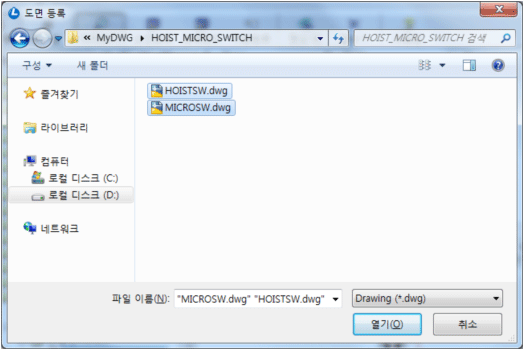

    완성된 HOIST SWITCH와 MICRO SWITCH 라이브러리파일(HOISTSW.DWG, MICROSW.DWG)을 선택하고 열기 버튼을 누릅니다.

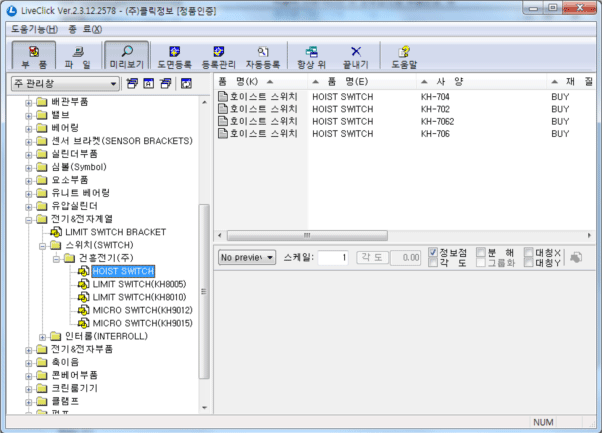

    추가된 부품그룹을 확인할 수 있습니다.

    (HOISTSW.DWG, MICROSW.DWG파일은 LIMITSW.DWG파일과 동일한 분류를 사용했습니다. - 파일 참조)
