  BOM관리 - 정보점의 생성방법

정보점의 생성방법

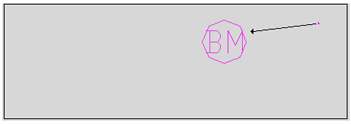

자동생성 - 멕클릭에서 지원하는 '라이브러리'는 작도옵션에서 ‘BM작성’이라는 옵션만 켜 있다면 아래 그림과 같이 작도되면서 임의의 위치에 핑크색의 정보점(BM 마크)을 자동으로 생성합니다.




  ※ 멕클릭의 모든 라이브러리는 도면 작도 시 정보점(BM마크)을 자동으로 생성합니다.

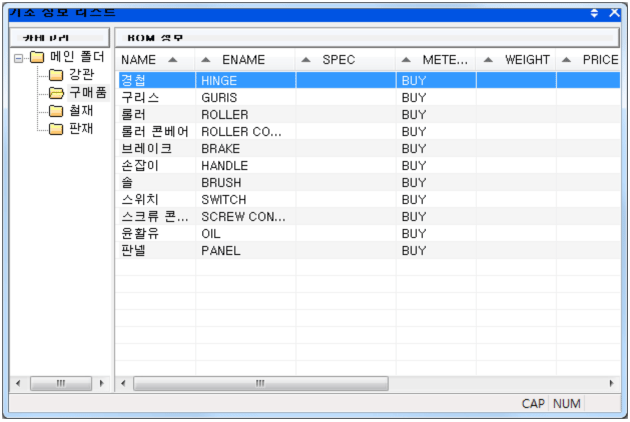

수동생성 - '사용자 BOM' 기능을 이용하여 부품정보를 생성합니다. 사용자 BOM 기능은 사내에서 사용하는 부품명을 등록하여 두고, 정보점(BM 마크)을 생성할 때마다 활용할 수 있도록 지원합니다.

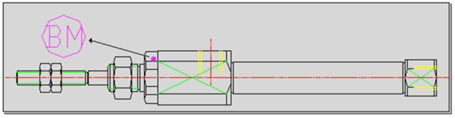

위의 그림처럼 'BOM 리스트'를 정의한 후 '확인' 버튼을 클릭하여 아래의 그림처럼 직접 그린 부품의 임의의 위치에 '정보점(BM 마크)'을 삽입합니다.




※ 위와 같이 '사용자 BOM' 기능을 이용하여 사용자가 직접 그린 부품이라해도 '정보점(BM 마크)'을 생성할 수 있는 기능을 지원하여 어떤 형태로 작도를 하여도 '부품번호, 부품표, 자재내역서' 등을 자동으로 작성할 수 있도록 구성하고 있습니다.
