  BOM관리 - 사용자 BOM-1

  사용자 BOM


사용자가 작도한 부품에 정보점(BM마크)을 삽입하여 멕클릭의 라이브러리나 라이브클릭을 이용하여 작도한 부품의 정보점처럼 부품정보를 활용할 수 있도록 하기 위해 사용합니다.

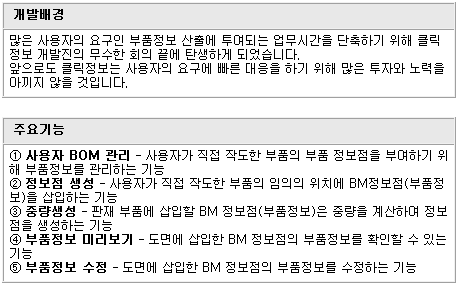

개요

  사용자들의 부품정보 관리 요구를 최대한 수용하기 위해 기존의 사용자 BOM 기능을 개선한 프로그램입니다.

  또한 전격적인 사용자 부품정보 관리기능과 함께 판재 부품의 중량정보를 정보점에 생성해 주는 기능을 제공합니다.

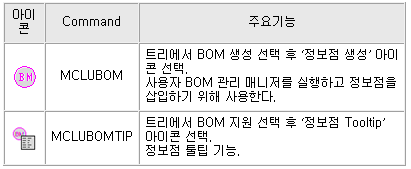

사용자 BOM 관련 메뉴

  사용자 BOM의 메뉴구성은 다음과 같습니다.



사용자 BOM 관리 매니저 기능
   - 사용자 BOM 정보를 관리하며, 부품의 중량정보를 생성할 수 있습니다.

정보점 툴팁 기능
   - 정보점 삽입 기능으로 삽입한 부품정보를 실시간으로 확인할 수 있습니다.


정보점 삽입 - 사용자 BOM 관리 매니저
  정보점 삽입 명령과 사용자 BOM 관리 매니저 메인 관리 화면의 구성에 대해서 알아보겠습니다.

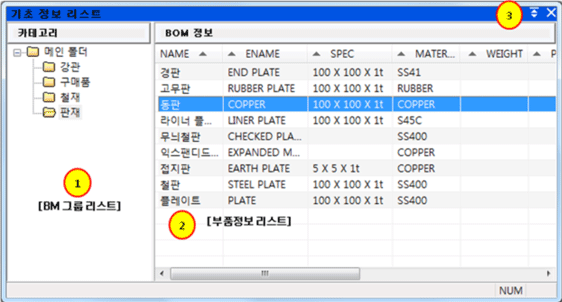

  위의 명령을 실행하면 아래와 같이 사용자 BOM의 메인 관리 화면이 나타납니다.





 ① BM 그룹 리스트
    - 부품정보 리스트를 그룹별로 관리하는 트리구조의 영역입니다.

 ② 부품정보 리스트
    - BM 그룹별 부품정보 리스트를 볼 수 있는 영역입니다.

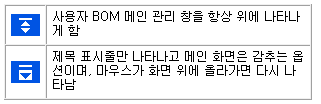

 ③ 제목 표시줄 옵션



 사용자 BOM - 주요기능

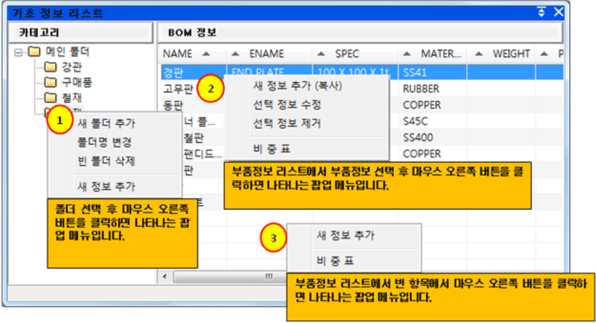

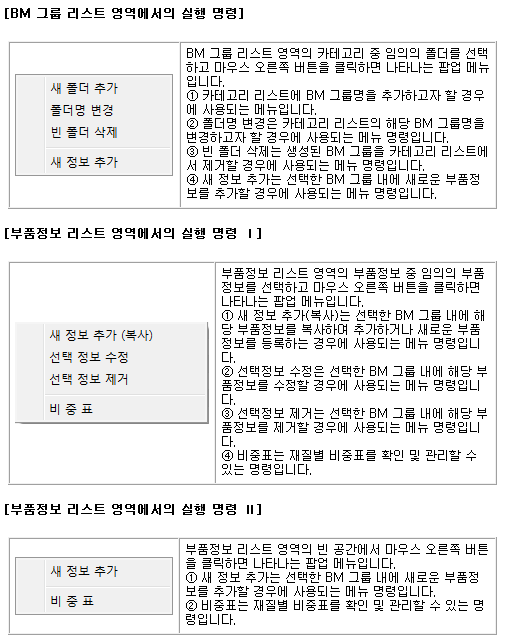

    사용자 BOM 관리 매니저 메인 화면의 주요기능에 대해서 알아보겠습니다.



    ※ 멕클릭 플러스팩을 설치한 후 실행하면 위의 그림과 같이 기본적인 부품정보와 비중정보가 등록되어 있습니다.





 사용자 BOM - 비중표 관리

    사용자 BOM 기능 중 중량정보 계산기능을 이용하기 위해 필요한 재질별 비중표를 관리할 수 있습니다.

    부품정보 리스트에서 마우스 오른쪽 버튼을 클릭하여 아래와 같이 나타난 팝업 메뉴에서 비중표를 선택합니다.

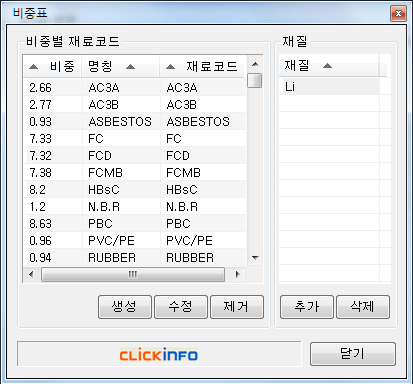

    명령을 실행하면 아래와 같이 비중표 메인 관리 화면이 나타납니다.

    기본 정보가 등록된 것을 확인할 수 있으며, 본 관리화면에서 비중정보를 등록 및 수정/제거 할 수 있습니다.




    비중표 관리화면 하단의 '생성' 버튼을 클릭하면 아래와 같은 화면이 나타나며, 재료 및 비중정보를 새롭게 등록할 수 있습니다.




    비중표 리스트에서 재료를 선택하고 '수정' 버튼을 클릭하여 비중정보와 재료명, 재료코드를 수정할 수 있습니다.




    비중표 리스트에서 재료를 선택하고 '제거' 버튼을 클릭하면 리스트에서 해당 정보가 제거됩니다.

    비중표 리스트에서 재료를 선택하고 '추가' 버튼을 클릭하면 해당재료에 재질을 등록할 수 있습니다.

    비중표 리스트에서 재료를 선택하고 '삭제' 버튼을 클릭하면 해당재료의 선택한 재질을 삭제합니다.

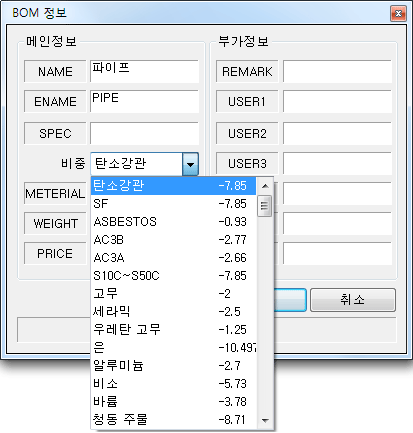

    정의된 비중표는 부품정보 등록 및 수정 시 아래와 같이 사용됩니다.




 사용자 BOM - 부품정보 리스트 관리

  부품정보 리스트 관리방법에 대해서 알아보겠습니다.

  먼저 부품정보를 등록하기 전에 BM 그룹 카테고리에 BM 그룹을 추가 등록해 보겠습니다.

  BM 그룹 리스트 영역의 카테고리에 메인폴더는 삭제할 수 없으며, 카테고리를 추가하는 작업을 수행하기 위해 필요한 구성 요소입니다.

  임의의 폴더를 선택하고 마우스 오른쪽 버튼을 클릭하여 아래 그림과 같이 '새 폴더 추가'를 클릭합니다.

  선택한 폴더 하위에 새폴더가 생성됩니다.




  아래 그림의 예제는 메인폴더를 선택하고 새 폴더 추가 명령을 실행한 예제입니다.

  폴더명 변경을 클릭하여 BM 그룹명을 변경합니다.




  새로 생성한 BM 그룹을 선택하면 사용자 BOM 관리화면 오른쪽 창이 비어있습니다.

  마우스 오른쪽 버튼을 클릭하여 '새 정보 추가'를 클릭합니다.

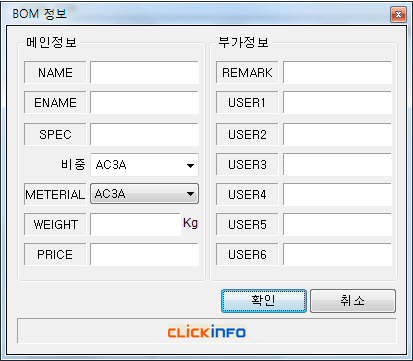

  아래 그림과 같이 부품정보를 등록할 수 있도록 창이 나타납니다.
