  BOM 수정, 편집 - 부품번호 제거

   BOM 수정, 편집


  부품번호 제거


'부품번호 제거'는 앞에서 삽입한 부품번호의 '삭제'만을 의미하는 것이 아니라 도면에 등록된 부품의 정보까지 도면에서 완전히 제거하는 것을 뜻합니다.

오토캐드의 ‘ERASE’ 명령을 이용하여 부품번호를 지울 수 있지만 이 경우에는 부품정보까지 사라진 것이 아니므로 도면에 부품 데이터가 존재하는 것으로 간주하여 'BOM 작업' 시에 계속 영향을 받게 됩니다.




'부품번호 제거' 기능을 이용하면 부품번호와 부품정보까지 깨끗이 제거할 수 있습니다.

‘부품번호 제거’ 명령 실행

  명령실행 방법에는 두 가지가 있습니다.



  도면에 존재하는 부품정보까지 깨끗하게 제거하고자할 경우에는 캐드의 ‘ERASE’ 명령을 이용하지 않고 멕클릭의 '부품번호 제거' 명령을 이용해야 도면 상에서 완전하게 제거됩니다.

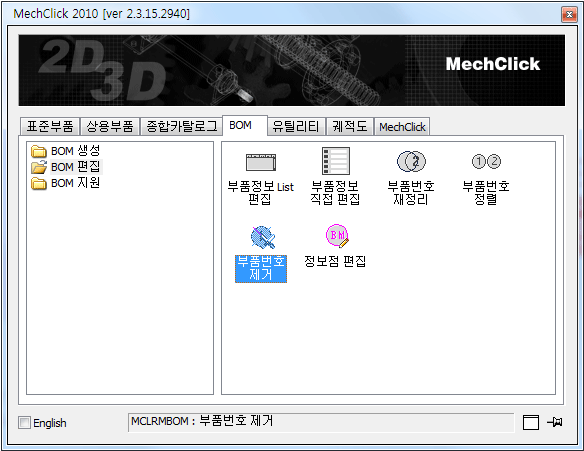

① 멕클릭 도구상자에서 ‘부품번호 제거’ 아이콘을 더블클릭하여 실행하려면 ‘BOM’ 탭을 선택한 다음 좌측 트리에서 ‘BOM 편집’을 선택한 다음 ‘BOM 제거’ 아이콘을 더블클릭합니다.




② Command 라인에서 ‘MCLRMBOM’을 입력하여 실행할 수도 있습니다.

  명령: MCLRMBOM


부품번호 제거 방법

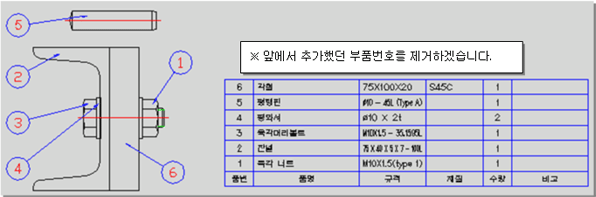

  ① '부품번호 제거' 명령을 실행합니다.

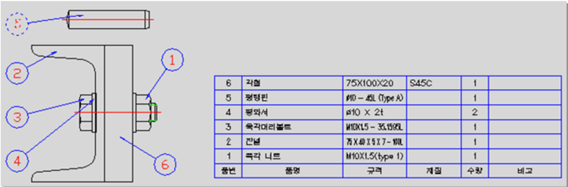

  ② 제거할 부품번호를 마우스 왼쪽 버튼으로 선택합니다. 번호가 흐리게 바뀝니다.

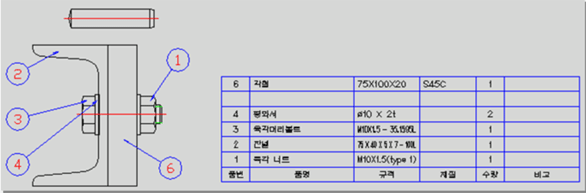

  ③ 마우스 오른쪽 버튼을 누릅니다. 아래 그림과 같이 선택한 부품번호와 부품표에 기록된 해당 부품의 정보까지 제거됩니다.

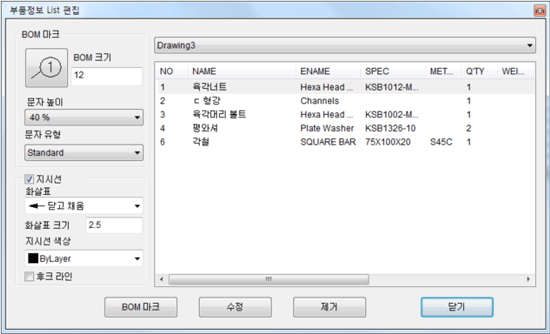

  ④ ‘부품정보 List 편집’ 명령을 실행하여 부품정보가 사라진 것을 확인할 수 있습니다.

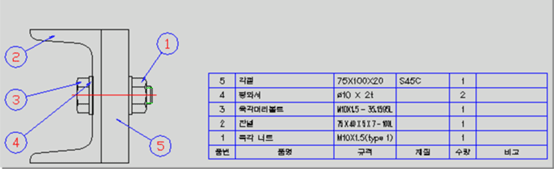

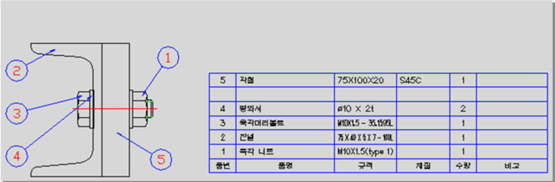

  ⑤ 필요없는 부품은 캐드의 ‘ERASE’ 명령을 이용하여 제거한 후 '부품번호 재정리' 명령을 실행하여 아래 그림과 같이 부품번호를 재정리 합니다. 부품표 안의 부품번호까지 재정리된 것을 볼 수 있습니다.




  ⑥ 깔끔한 도면을 만들기 위해 기존의 부품표는 제거한 후 '부품표 작성' 명령을 다시 실행하여 부품표를 재 작성합니다.




  ⑦ 변경된 내용을 미리 작성한 자재내역서에 반영하기 위해서 '부품표 문서 내보내기' 명령을 실행하여 앞에서 생성한 'TEXT 파일'이나 'EXCEL 문서'를 원하는 양식으로 재작성합니다.
