  BOM 수정, 편집 - BOM 마크(부품번호) 추가

  BOM 마크(부품번호) 추가


앞에서 설명한 '부품번호 삽입'을 이용한 방법과 '정보점 삽입'을 이용하는 방법을 이용할 수 있습니다.

하지만 동일 부품(같은 품명, 같은 규격, 같은 재질)이 있거나 같은 부품번호를 표시만 하고자 할 경우에 사용할 수 있으며, 부품의 수량에는 별도의 BOM 편집, 수정 사항이 없을 경우 영향을 주지 않습니다.

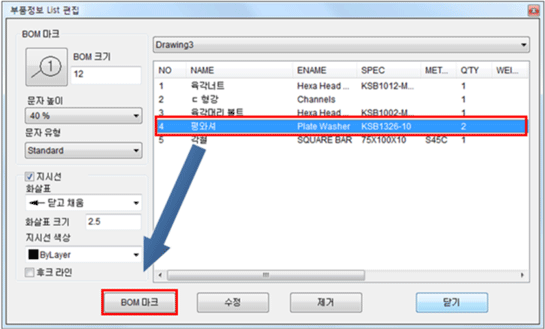

① 임의의 위치의 동일 부품에 동일 부품번호를 부여할 경우에는 ‘부품정보 List 편집’ 명령을 실행하여 창에서 부품정보를 입력한 후 ‘BOM 마크’ 버튼을 클릭하여 임의의 위치에 삽입하면 동일 부품번호가 생성됩니다.

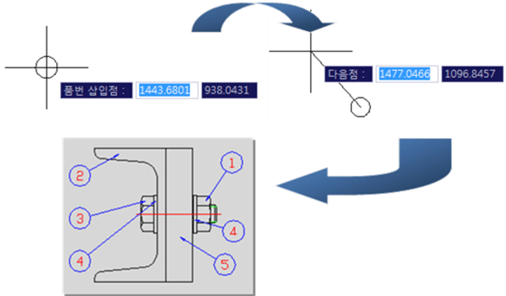

② 평와셔에 동일 부품번호를 삽입하기 위해 아래 그림과 같이 평와셔를 선택한 후 'BOM 마크' 버튼을 클릭합니다.




③ 마우스 아이콘이 ‘품번 삽입점’으로 변합니다. 부품번호를 추가할 위치를 마우스 왼쪽 버튼으로 클릭합니다. ‘다음점’ 모양으로 변경되면 부품번호를 연결할 부품을 도면에서 선택합니다.




④ ‘부품정보 List 편집’ 항목에서 선택한 부품의 부품번호를 앞의 설명처럼 하면 원하는 대로 추가 삽입할 수 있습니다.
